【研究背景】

水系鋅金屬電池（RZMBs）憑借自身安全性高、成本低、易于制造等特點，被認為是電網級儲能的理想選擇。不過，其水性特質在帶來這些優勢的同時，也對電化學窗口和電極界面穩定性造成了限制：活性較高的水分子容易分解、導致電極材料溶出，溶劑化水還會腐蝕鋅負極、使枝晶問題加劇，并且提高去溶劑化能壘?，F(xiàn)有的電解質工程策略，像高濃鹽電解質、混合溶劑電解質、分子擁擠電解質等，雖然能有效拓寬電壓窗口，但往往會造成體相離子電導率低和界面動力學緩慢的問題，進而限制電池的實際倍率性能和低溫適應性。與之類似，將水束縛在聚合物網絡中的水凝膠電解質，雖然可以抑制副反應，可由于凝膠骨架會同時束縛陽離子，導致導電性和動力學下降，陷入“加水會讓副反應加劇、減水則離子傳導變慢”的困境。所以，怎樣構建同時具備“低水反應性+高離子導電性+快界面動力學”特性的電解質，成為打造高效RZMBs的關鍵挑戰。

【成果簡介】

近日，悉尼大學裴增夏博士團隊聯合香港城市大學郭再萍院士、阿德萊德大學毛劍鋒教授團隊研究發現，通過設計一種融合典型分子擁擠型電解質與兩性離子聚合物基質的水凝膠電解質，為解決上述困境提供了新方向。這種擁擠的兩性離子水凝膠電解質（CZHE）出人意料地實現了Zn2+的釋放，提高了離子導電性，加快了其界面脫溶劑化過程，同時保留了分子擁擠型電解質的諸多穩定性優勢，從根本上克服了這類電解質存在的關鍵問題。該電解質讓組裝的RZMBs和鋅離子混合電容器能夠在高電流（最高達5 A g-1）、高面容量（最高3.2 mAh cm-2）、高鋅負極利用率（55%）以及極低溫（低至-60 ℃）的條件下有效且穩定地工作。這種由雙性離子凝膠中的擁擠效應引發的離子釋放策略，其適用性還延伸到了其他金屬離子（Mg2+和Na+）基水系電池中。這項研究有望為更安全、能量密度更高且成本更低的水系儲能技術，提供一種通用的高效電解質解決方案。

相關成果以“Ligand-channel-induced ion liberation in crowded zwitterionic hydrogel electrolyte for efficient zinc metal batteries”為題，發表在國際知名期刊《Nature Communications》上，Cheng Wang、Zhe Gong、Jodie A. Yuwono博士是本文的共同第一作者。

【研究內容】

為了克服傳統擁擠電解質“高粘度、低傳導”的缺點，本研究沒有采用簡單的物理共混方式，而是引入兩性離子（Zwitterionic, Zw）水凝膠作為基質；兩性離子聚合物因?yàn)榫哂歇?dú)特的“內鹽”結構，有促進鹽解離和形成離子通道的潛力。作為概念驗證，選擇常見的麥芽糖作為液體電解質的擁擠劑，借助其雙重誘導作用（既交聯聚合物又束縛水），結合“內鹽”骨架的解離作用，精細調控離子-水-聚合物之間的相互作用。這種“聚合物基質+擁擠劑”的協同設計，目的是構建一種既能鎖住水（保證穩定性），又能讓離子快速移動（具備高動力學）的傳輸機制。

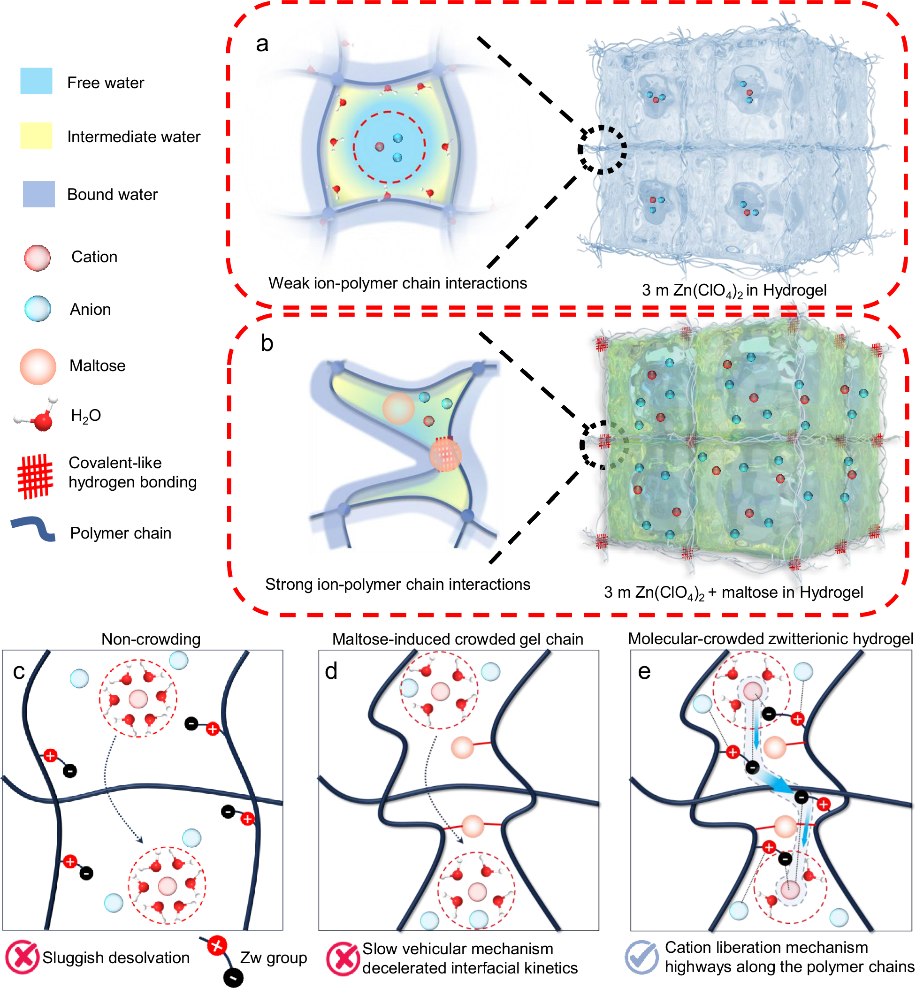

圖1. 擁擠型兩性離子水凝膠電解質設計概念。

稀電解質中離子與凝膠鏈的相互作用較弱，離子傳輸和稀鹽液體溶液類似，速度快但穩定性差，同時Zn2+溶劑化殼層完整，導致脫溶劑化能壘高。加入麥芽糖后，自由水被大量固定，穩定性有所提高，但離子容易團聚形成接觸離子對（CIPs），而且普通聚合物鏈緊密纏結，離子傳輸被限制在狹窄空間內，傳輸阻力進一步增大，導電性和動力學都會下滑。

本文通過麥芽糖分子的雙誘導作用結合“內鹽”骨架的解離作用，提出了擁擠誘導離子釋放機制。和傳統水凝膠電解質相比，麥芽糖分子通過類共價氫鍵橋接聚合物網絡，同時將鋅鹽推向兩性離子鏈的反離子位點，實現Zn2+低水合、低接觸離子對的高效遷移與快速界面脫溶，突破了傳統分子擁擠電解質離子傳輸受限的瓶頸。

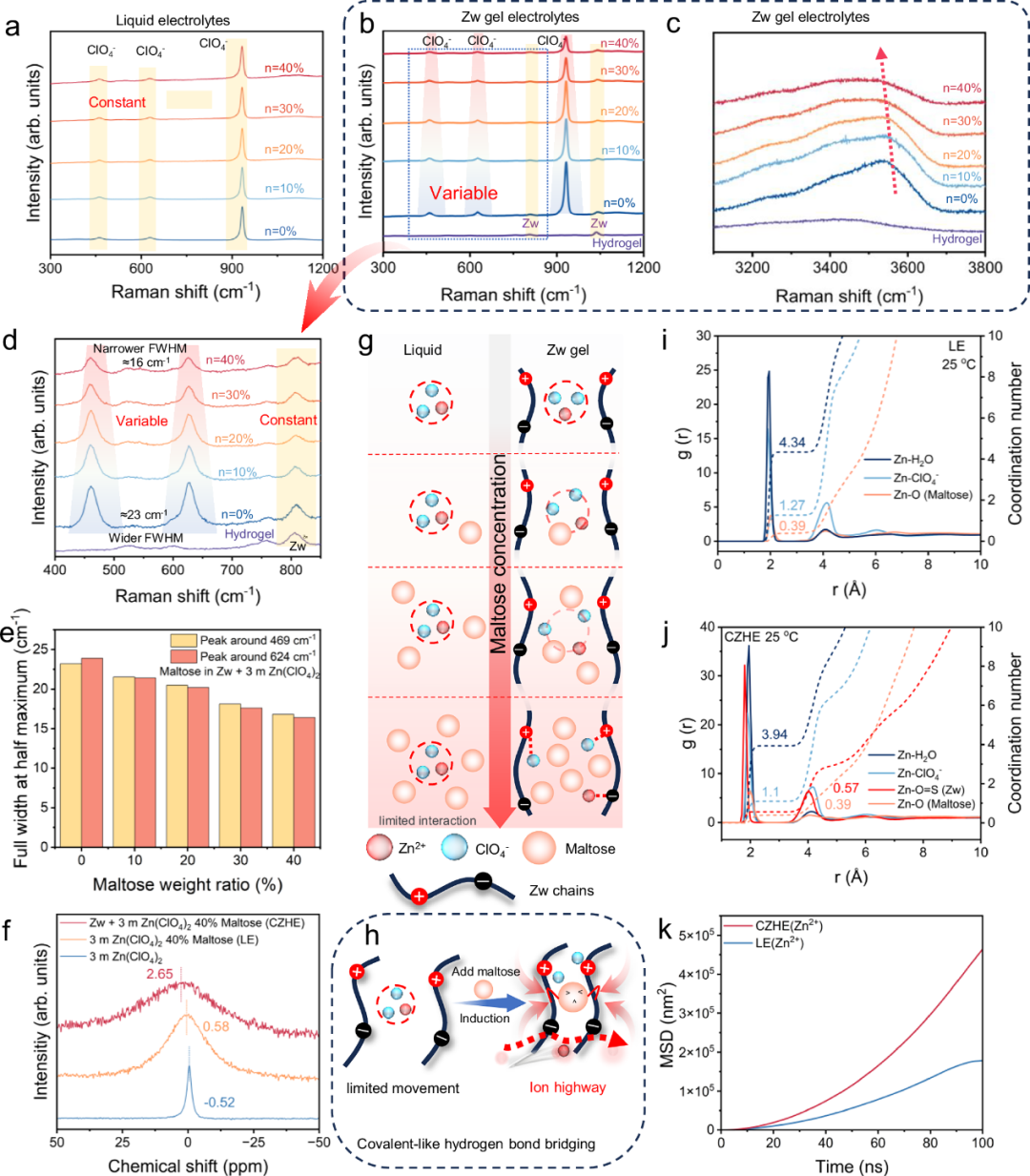

圖2. 離子-聚合物相互作用增強的譜學與模擬證據。

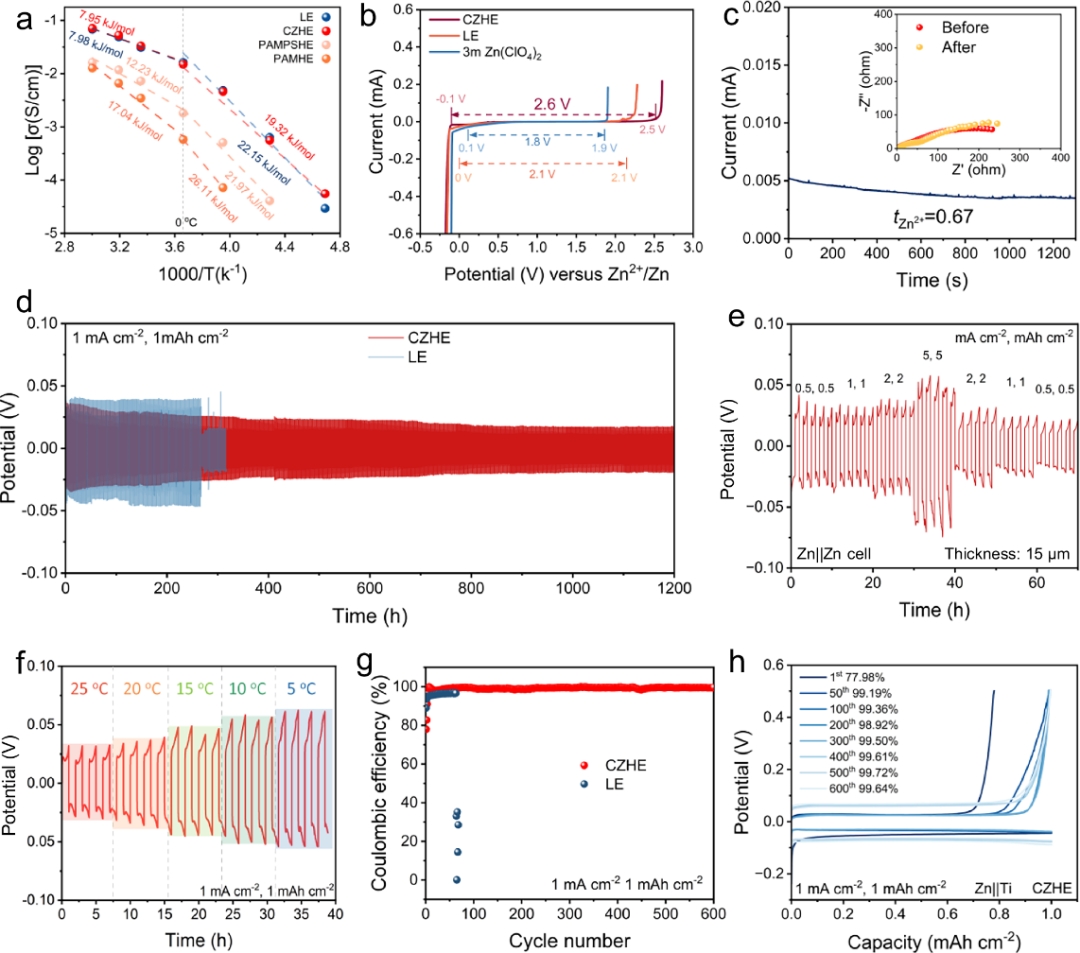

圖3. 電解質電化學性能與鋅負極穩定性。

研究通過逐步深入的表征手段，揭示了“配體通道誘導離子釋放”的機理：

1. 譜學驗證“離子釋放”機理：利用拉曼光譜和67Zn核磁共振譜，對比了液態擁擠電解質與CZHE。結果顯示，隨著麥芽糖的加入，CZHE中陰離子（ClO4-）的拉曼峰寬縮窄，表明其與鋅離子的相互作用減弱，而Zn2+與聚合物骨架上的磺酸根（R-SO3-）配位增強（化學位移有明顯變化），證明Zw骨架誘導Zn2+從擁擠電解液必然產生的CIP中“解放”出來。

2. 分子動力學模擬（MD）量化微觀結構：MD模擬進一步證實，CZHE中Zn2+的接觸離子對比例從液體的42.5%大幅下降到24.4%。這和拉曼光譜的定量結果趨勢高度一致。Zn2+與R-SO3-結合后，溶劑化水配位數降低，溶劑化殼層簡化，減少了遷移時的“水合負擔”。這解釋了為什么在如此“擁擠”的環境下，離子仍然能相對自由地移動。

3. 電化學性能測試：通過電導率測試發現，CZHE在25°C時達到33.1 mS cm-1，略高于液態擁擠電解質，而且低溫下活化能最低；不同的對比樣凝膠基質，體現出雙性離子骨架的固有優勢。

圖4.電解質-鋅負極界面行為機制。

Zw凝膠骨架與麥芽糖的-OH基團和水分子形成“類共價氫鍵”，大幅減少了電解液中自由水的含量和水的反應性。自由水活性降低，使CZHE的電化學穩定窗口從液態擁擠電解質的2.1 V拓寬到2.6 V，為高能量密度電池的研發提供了可能。簡化的Zn2+溶劑化殼層促進了界面脫溶劑化步驟，使得CZHE的脫溶劑化能壘從液態擁擠電解質的38.83 kJ mol-1降至21.81 kJ mol-1?；诔谠r(shí)間分布的阻抗分析顯示，CZHE中減少的自由水和溶劑化水，使得負極界面腐蝕/鈍化產物比液態擁擠電解質顯著減少，在低溫下這一現象更為突出。DFT計算表明，兩性離子聚合物優先屏蔽高能的Zn(100)、Zn(101)晶面，阻止容易引發枝晶的成核位點，同時引導Zn2+沿[002]晶向沉積；此外，該聚合物還實現了CZHE-鋅負極界面處Zn2+-H2O-鋅基底的有效調控，最終形成較為平坦規整的沉積層，有效提高了鋅負極的循環穩定性。

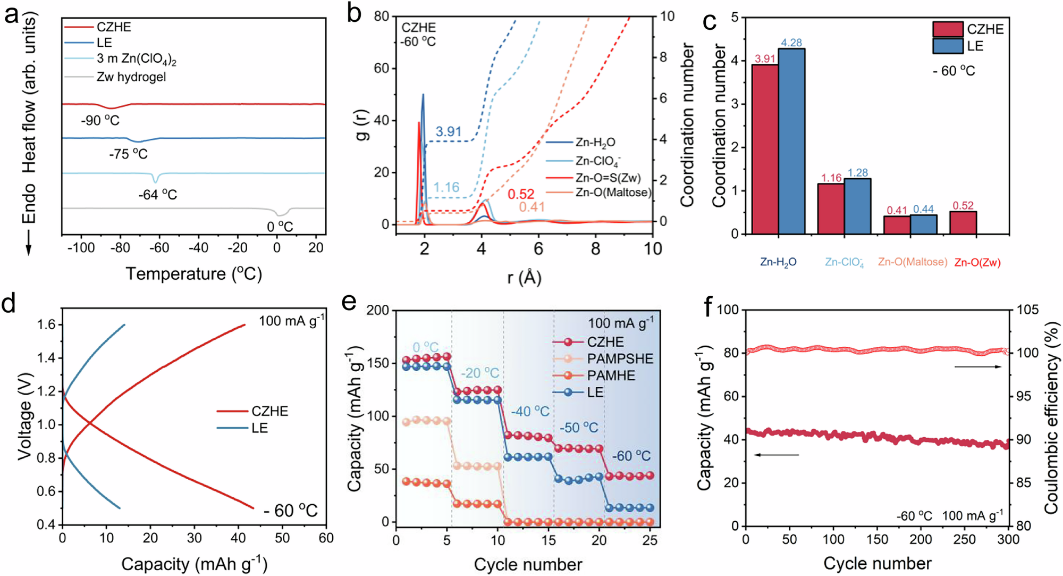

圖5. 全電池低溫性能與溶劑化結構分析。

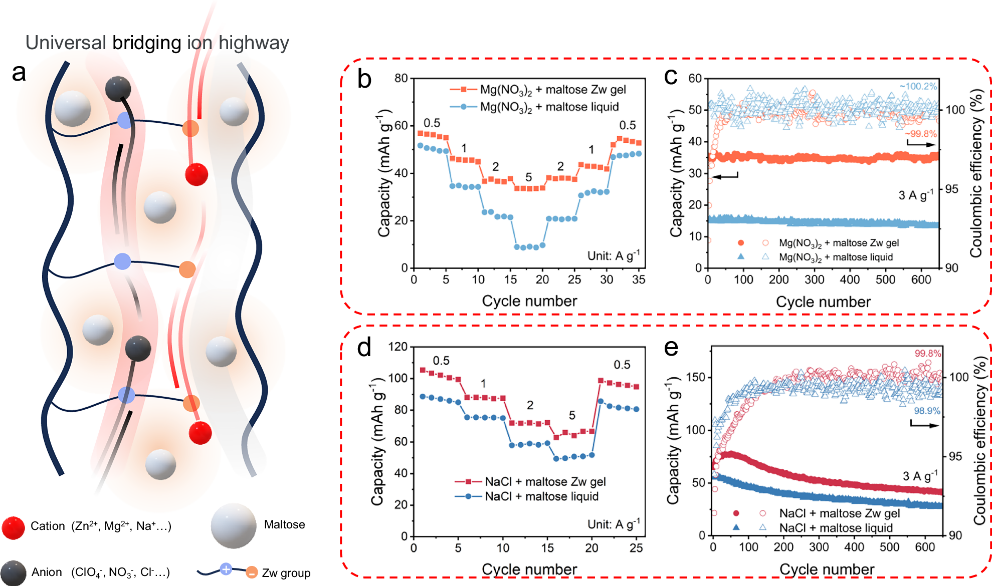

圖6. 策略普適性驗證。

作為上述優勢的性能展示，作者基于CZHE組裝了鋅||聚苯胺與鋅||釩酸鈉基全電池。這兩種電池都能實現高倍率性能（最高5 A g-1）和穩定循環；所組裝的軟包電池面積容量最高達3.2 mAh cm-2，鋅負極利用率最高達55%。CZHE的高電導率優勢在鋅離子混合電容器中的倍率優勢更為明顯。此外，CZHE的固-液轉變溫度低至-90°C，明顯優于液態擁擠電解質。分子動力學模擬顯示，CZHE中Zn2+的水合水分子數和CIP比例在-60°C的極低溫度下仍低于液態電解質。同時實驗證實，基于CZHE的鋅電池在極端低溫（-60°C）下可以穩定運行。

為了證實該策略的普適性，作者替換了其他類型的小分子擁擠劑（以典型二糖分子蔗糖與單糖分子果糖為例），所制備的凝膠電解質在鋅電池中都顯示出類似的優點。作為演示，作者進一步替換了具有完全不同陰陽離子的鹽的組分（Mg(NO3)2與NaCl），組裝了水系Mg2+離子與Na+離子電池。基于CZHE的上述電池均展示出優于對應的液態擁擠電解質的倍率性能和循環穩定性，證實了該策略的普適性，為多價離子電池的電解質設計提供了新思路。

【研究結論】

本文開發了一種分子擁擠型兩性離子水凝膠電解質，通過麥芽糖的擁擠效應與兩性離子水凝膠基質的協同作用，調控了離子-水-聚合物之間的相互作用，使得該電解質不僅能充分利用分子擁擠電解質的優勢，還能有效解決其關鍵缺陷。通過這種擁擠誘導離子釋放機制，Zn2+的溶劑化結構得到優化，使其具有更少的水合水分子和更少的接觸離子對，被釋放的Zn2+能夠更高效地沿兩性離子聚合物離子通道遷移，并為后續界面反應實現有效脫溶。該擁擠型兩性離子水凝膠電解質提供了與液態電解質相當甚至更高的離子電導率，同時具有2.6 V的更寬電化學窗口、0.67的更高Zn2+遷移數，以及更優的脫溶動力學。在高面容量軟包電池中，即使在高達55%的利用率下，它也能實現穩定且更規整的鋅負極界面。采用該電解質的可充電鋅金屬電池和鋅離子混合電容器，均展現出高穩定性、優異的倍率性能及適應低溫環境的能力。這種擁擠型兩性離子水凝膠電解質的普適性還可擴展至水系鎂離子電池和鈉離子電池，其性能均優于對應的液態電解質體系。本工作成果有望為開發面向可持續能源存儲的先進電解質開辟新途徑。
