硅光代工市場成香餑餑 代工廠商爭相布局
近日，聯電宣布與imec達成技術授權協議，獲得imec的iSiPP300硅光子制程技術，該制程兼容共封裝光學（CPO），將助力聯電加速硅光子技術發展。目前，聯電已與多家新客戶展開合作，計劃于2026至2027年在該平臺上進行光收發器光子芯片的風險試產。
繼格芯和Tower之后，晶圓代工廠聯電也加入了硅光代工的競爭行列。
硅光市場：名副其實的香餑餑
隨著AI工作負載的爆發式增長，計算能力需求每年以四到五倍的速度攀升，但數據傳輸效率卻未能同步提升。傳統銅纜傳輸依賴電子信號，在短距離低速場景下表現穩定，然而當傳輸速率突破400Gbps并向800Gbps、1.6Tbps邁進時，銅導線的物理特性導致信號衰減嚴重，能耗大幅增加。
產業界普遍認為，采用光子替代電子進行數據傳輸?shù)墓韫庾蛹夹g(shù)，是解決高能耗與信號延遲問題的關鍵手段。
據TrendForce集邦咨詢分析，AI服務器集群的建設熱潮正推動高速互連技術升級，促使全球光通信市場進入新一輪擴張周期。隨著數據傳輸瓶頸從服務器間延伸至機架內乃至芯片間，硅光子技術已成為突破互連限制的核心。

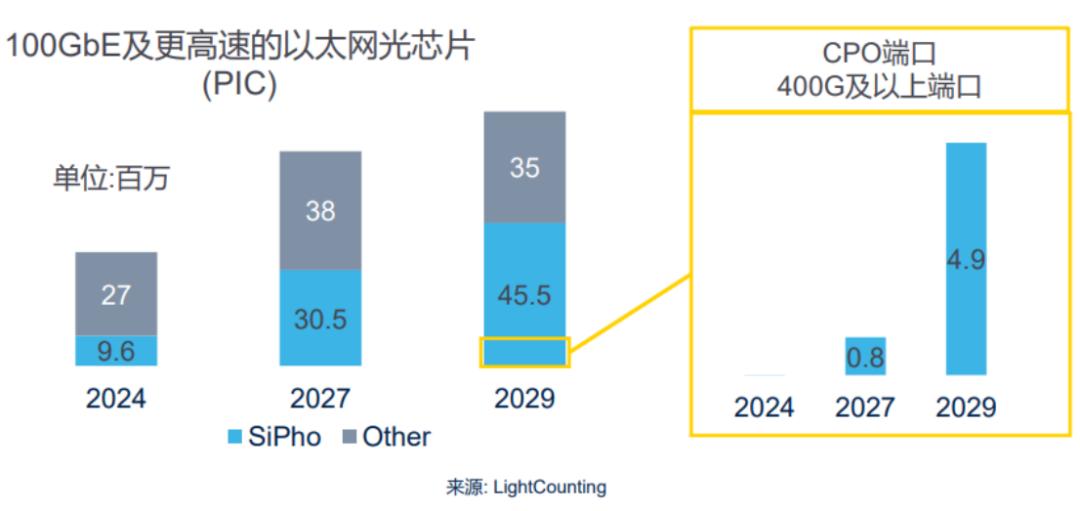

光通信行業研究機構LightCounting預測，100 GbE及更高速的以太網光芯片數量將快速增長，預計從2024年的3660萬顆增至2029年的8050萬顆。其中硅光芯片增長最快，將從2024年的960萬顆增長到2029年的4550萬顆。
硅光市場的高速增長，催生了大量硅光芯片代工訂單。業內人士指出：“2030年后，當硅光子技術應用于AI服務器的單芯片時，將決定代工市場的競爭力?！?/p>
此外，硅光代工的工藝適配性較強。硅光代工可直接利用全球成熟的CMOS晶圓廠基礎設施，通過光刻、蝕刻等標準化半導體工藝生產。這種兼容性省去了新建專用產線的巨額投入，且晶圓級批量制造能顯著降低單位生產成本。
最后，硅光代工具有較高的工藝壁壘。硅光并非簡單地在硅片上制作光路，而是需要光波導、調制器、探測器、激光集成（如AMF專注的InP-on-Si）、低損耗耦合（如ST PIC100采用的邊沿耦合）等一系列協同工藝。這些能力無法快速形成，需長期投入與客戶迭代積累。
可見，硅光子代工已成為各大代工廠商覬覦的香餑餑。
代工廠的盈利路徑

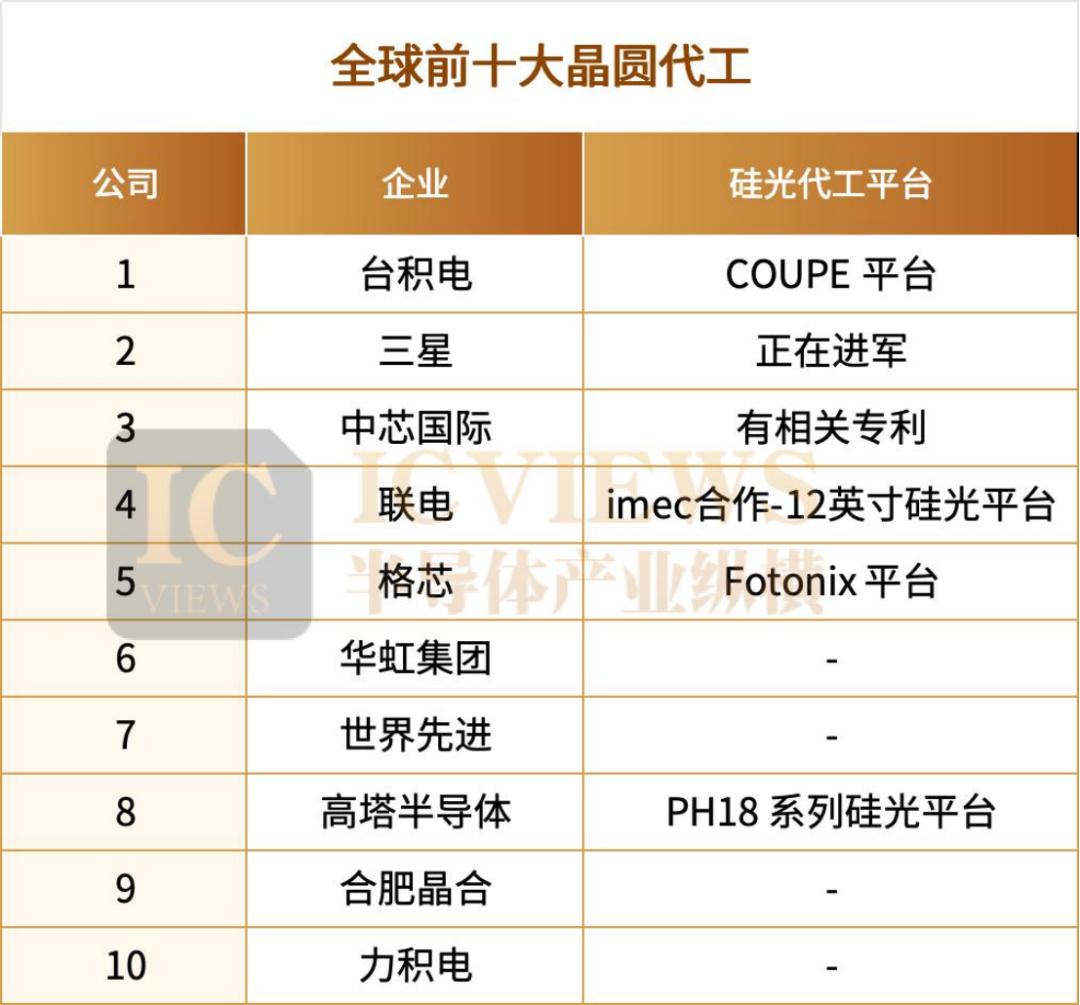

今年以來，晶圓代工廠在硅光領域動作頻頻。
首先是臺積電。去年，臺積電就表示正在研發緊湊型通用光子引擎（COUPE）技術，以應對AI熱潮帶來的數據傳輸需求爆發。預計2026年將其與CoWoS封裝整合為共封裝光學元件，實現光連結直接導入封裝。臺積電硅光子技術相比銅互連，功耗降低超10倍，延遲縮減至1/20，主要應用于AI服務器、高性能計算的數據傳輸。英偉達在技術商品化中發揮關鍵作用，其Quantum-X交換機平臺將率先采用COUPE技術，下一代Rubin平臺也計劃大量應用硅光子。
其次是Tower Semiconductor。今年，Tower宣布將硅光制造產能翻倍，2026年中期增至三倍。該公司在美國和以色列運營200mm硅光晶圓廠，在日本擁有一座300mm硅光晶圓廠。
Tower首席執行官Russell Ellwanger表示：“我們?cè)诠饽K所需的硅鍺（SiGe）與硅光（SiPho）技術領域處于行業領先地位，加上數據中心需求的強勁增長，Tower在收入和利潤方面具備前所未有的增長潛力?！?/p>
Tower市值已實現翻倍，核心原因是硅光領域產能需求旺盛、市場需求大幅增長。2025年第三季度，Tower營收3.96億美元，環比增長6%，預計第四季度營收達4.4億美元，同比增長14%，環比增長11%。
11月，Tower還推出了CPO Foundry，擴展了其為CIS開發的300mm晶圓鍵合技術。
格芯在停止先進制程研發后，轉向射頻、電源管理及硅光子等特色工藝。格芯在硅光代工領域布局較早，2022年推出硅光子平臺Fotonix，成為業界首個將300毫米光子學特性與300Ghz級RF-CMOS工藝集成到硅片的平臺。
近期，格芯收購了新加坡硅光子代工廠鑫精源半導體（Advanced Micro Foundry）。格芯稱，這是推進創新戰略和鞏固硅光子領域領先地位的關鍵一步，將整合鑫精源的制造資產、知識產權與專業人才，擴大在新加坡的硅光子技術組合、生產能力和研發能力，補充美國現有技術能力。收購?fù)瓿珊?，按營收計算，格芯將成為全球最大的純硅光子芯片代工廠。
鑫精源半導體長期研發新型光調制材料，致力于將InP激光芯片集成到硅基平臺，過去15年服務了300多家客戶。格芯透露，未來計劃將AMF的200mm硅光產線升級至300mm。
此外，三星也全力投入硅光子技術，欲在硅光代工市場分一杯羹。
據韓國媒體報道，三星電子器件解決方案（DS）事業部已將硅光子學選為未來核心技術，并開始為新加坡專屬研發中心招募資深專家。該研發中心由副總裁、前臺積電員工崔景建領導，與總部技術開發辦公室（由晶圓代工事業部總裁兼首席技術官南錫佑領導）緊密合作推進技術發展。
目前，三星正調動韓國、新加坡、印度、美國和日本的全球研發網絡，開展硅光子技術研發。近期，三星將負責硅光子技術研發的高級主管李康浩晉升為副總裁，并聘請了英特爾前首席產品官研究員樸賢大。
瞄準硅光代工的不僅有晶圓代工廠商，還有具備制造能力的IDM企業。
十年前，意法半導體已涉足硅光技術。今年，ST推出PIC100新技術，這是目前市場上唯一支持300毫米晶圓的單通道200Gbps純硅技術平臺。
硅光PIC100的優勢在于緊湊性和集成性，能夠?qū)⒔邮掌骱褪瞻l(fā)器集成到單個芯片，包括收發器的調制器和接收器的光電二極管。若利用光纖多波長傳輸數據，復用器（MUX）和解復用器（DMUX）也可納入其中。
此外，PIC100采用全新材料堆疊，實現光纖與光芯片的高效邊沿耦合，取代傳統垂直耦合技術，減少系統損耗——這一直是傳輸技術開發者面臨的難題。
據悉，PIC100已被全球最大的超大規模數據中心運營商和光收發器領先企業采用。PIC100將在ST法國克羅爾的300毫米晶圓廠生產，計劃2025下半年開始量產。
為吸引客戶，ST表示不會開發自有產品，避免與客戶競爭。
中國硅光代工的參與者
從硅光技術來看，中國已躋身國際第一梯隊，部分研究和應用實現并跑。國內硅光代工也在積極發展。
2023年，湖北省政府發布加快“世界光谷”建設行動計劃，提出支持武漢新芯、國家信息光電子創新中心、九峰山實驗室、江城實驗室等建設國內首個12英寸商用硅光芯片創新平臺，構建國內領先、國際一流的硅光芯片供應能力并實現量產，加快硅基化合物異質集成能力應用，建立世界領先技術體系。計劃2024年底前完成硅光工藝平臺通線和工藝設計套件（PDK）開發；2025年完成12英寸基礎硅光流片工藝開發，形成國際領先的硅光晶圓代工和生產制造能力；2030年打造12英寸硅基光電融合工藝線，建成全球前三的硅光芯片特色工藝線，器件性能達到國際領先，形成廣泛光電子芯片加工能力。
國內硅光代工大致分為三類：專業硅光代工平臺、光模塊與光器件企業自建代工線、半導體制造企業延伸硅光代工。
專業硅光代工平臺包括國家信息光電子創新中心（NOEIC）、重慶聯合微電子中心（CUMEC）、上海微技術工業研究院（SITRI）、陜西光電子先導院。其中，位于武漢的國家信息光電子創新中心（NOEIC）建成國內最完整的8英寸和12英寸硅光子PDK與MPW服務平臺，提供硅光芯片設計、流片、測試等一站式服務，支持1.6T硅光互連芯片等高端產品研發。
光模塊與光器件企業自建代工線的有中際旭創、光迅科技、華工科技、新易盛。中際旭創作為全球光模塊龍頭，自研硅光芯片并建設代工能力，產品覆蓋400G、800G、1.6T硅光模塊；光迅科技擁有成熟硅光平臺，批量生產400G、800G硅光模塊，具備硅光芯片代工能力。
半導體制造企業延伸硅光代工的代表有：燕東微12英寸SOI工藝平臺完成部分關鍵工藝開發；賽微電子持續推進硅光系列芯片工藝開發及晶圓制造布局，境內產線已能為光通信、光互連、光計算等領域客戶提供硅光工藝開發與小規模試制服務，MEMS-OCS產品實現小批量試產。
結語
硅光技術將給光模塊產業帶來根本性變革，其影響遠超工藝改進。硅光技術的核心價值在于芯片設計與晶圓制造，推動產業范式從“封裝主導”轉向“芯片設計主導”。
當前，硅光產業處于高速發展階段。一方面，英特爾、英偉達、思科、IBM等科技巨頭積極布局，投入大量資源進行技術研發和產線建設；另一方面，企業并購與產業鏈整合加速，競爭日益激烈。
未來已至，只是分布不均。硅光這塊香餑餑，正被代工廠商們虎視眈眈。
